1 概述
        2017年底央行发布《条码支付业务规范（试行）》，为保护消费者合法权益，根据不同的技术安全等级对个人客户的条码支付业务进行限额管理。静态条码支付，同一客户单日累计交易金额应不超过500元。而对于动态条码，如采用包括数字证书或电子签名在内的两类（含）以上有效要素进行验证的，单日累计交易限额可以与客户自主约定。为方便顾客放心支付，商家对动态二维码终端的需求较为迫切。
        天津国芯提供动态二维码终端解决方案，采用自主研发的专用安全芯片CUni360S-Z设计，满足中国银联动态二维码生成设备测试要求，提供硬件设计参考和相应软件驱动，能够帮助客户快速设计出自己的动态二维码终端产品，缩短产品上市周期。

2 安全芯片
        CUni360S-Z芯片采用国内具有自主知识产权的32位CPU安全内核CS0进行设计，具有低功耗、高性能、多功能及高安全性等特点。该芯片已通过商用密码产品型号二级，商用终端芯片安全评估等相关检测。

2.1 片上存储资源
    - RAM：64KB
    - EFLASH：512KB

2.2 加密算法
        支持SM2 、SM3 、SM4 、DES/3DES、AES、RSA、SHA等多种信息安全算法的硬核，具有国内领先的算法处理速度。

2.3 PCI认证
        128 Byte的NV SRAM，支持自毁清零；4对开盖检测信号，动态/静态检测模式可配；支持电压和温度检测；

2.4 通讯接口
        包含多种接口类型，有USB 、UART、GPIO、SPI、I2C、IOS7816、AD转换、PWM等接口，最大限度满足客户的板级通信需求。

2.5 封装形式
        QFN40（5mm*5mm）
        QFN76（9mm*9mm）
        BGA100（7mm*7mm）

3 解决方案
        此方案采用CUni360S-Z安全芯片设计，配备2.4寸TFT LCD，可动态生成和显示二维码，支持顾客主扫交易。CUni360S-Z低功耗适合锂电池供电，PCI安全域采用纽扣电池供电，具备密钥拆机自毁功能。

3.1 脱机动态二维码终端

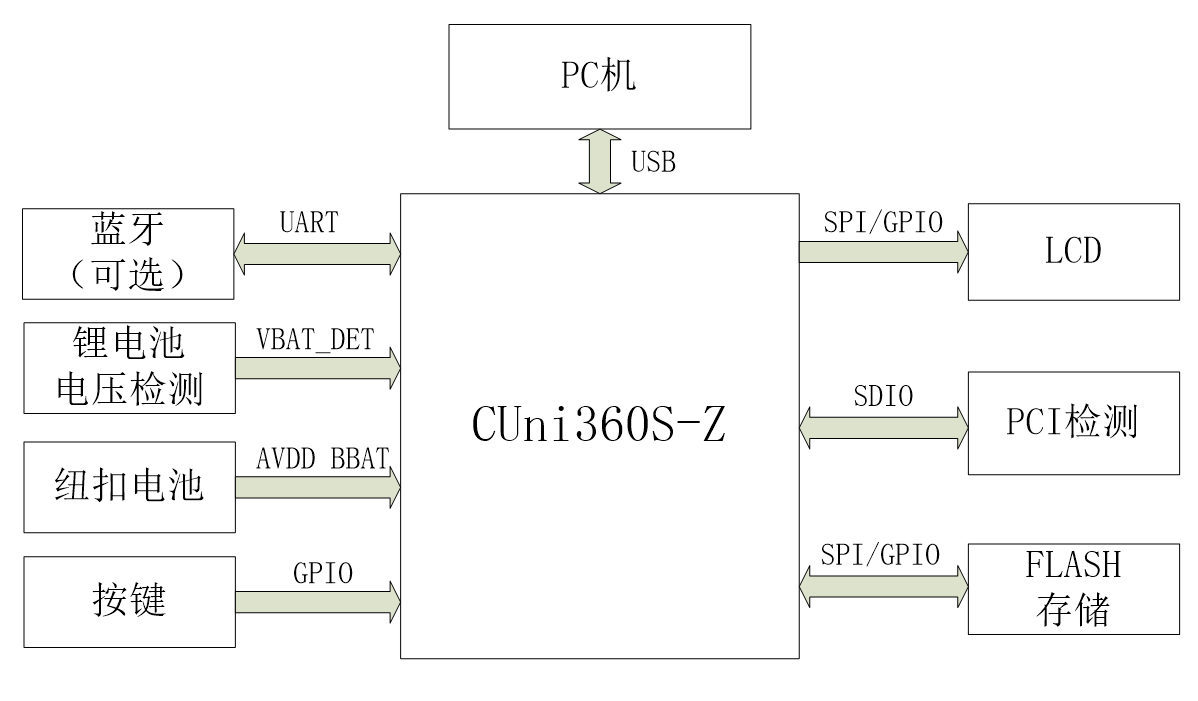

        脱机方案的外围模块较少，CUni360S-Z小封装即可满足应用要求，脱机方案的框图如下所示：

3.2 联机动态二维码终端

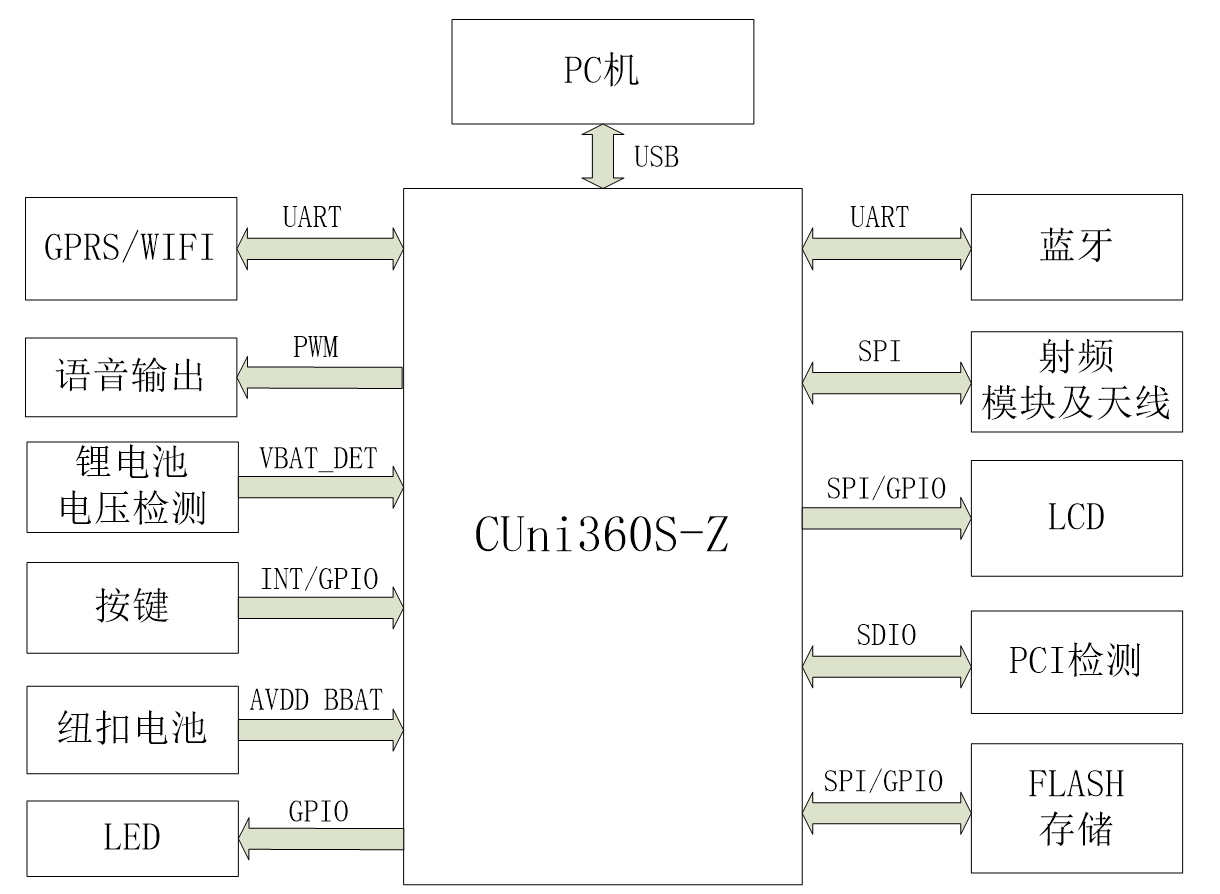

        联机方案的外围模块一般较多，可根实际需求帮助客户选择合适的CUni360S-Z封装，联机方案的框图如下所示：

3.3 外围模块
      - 显示器
        主显：黑白屏液晶，128*64分辨率。
        客显：2.4寸TFT LCD，320*240分辨率，支持二维码显示。
      - 存储器
        SPI扩展FLASH。
      - 键盘
        按键数量可配置。
      - 通信方式
        蓝牙、GPRS、WIFI
      - 非接触读卡器
        支持ISO/IEC 14443 TypeA&B，符合EMVCo非接L1规范。
      - 语音
        内置扬声器，支持交易金额等播报。
      - 物理接口
        Micro USB。
      - 电池
        根据需求选择合适的锂电池和纽扣电池。
